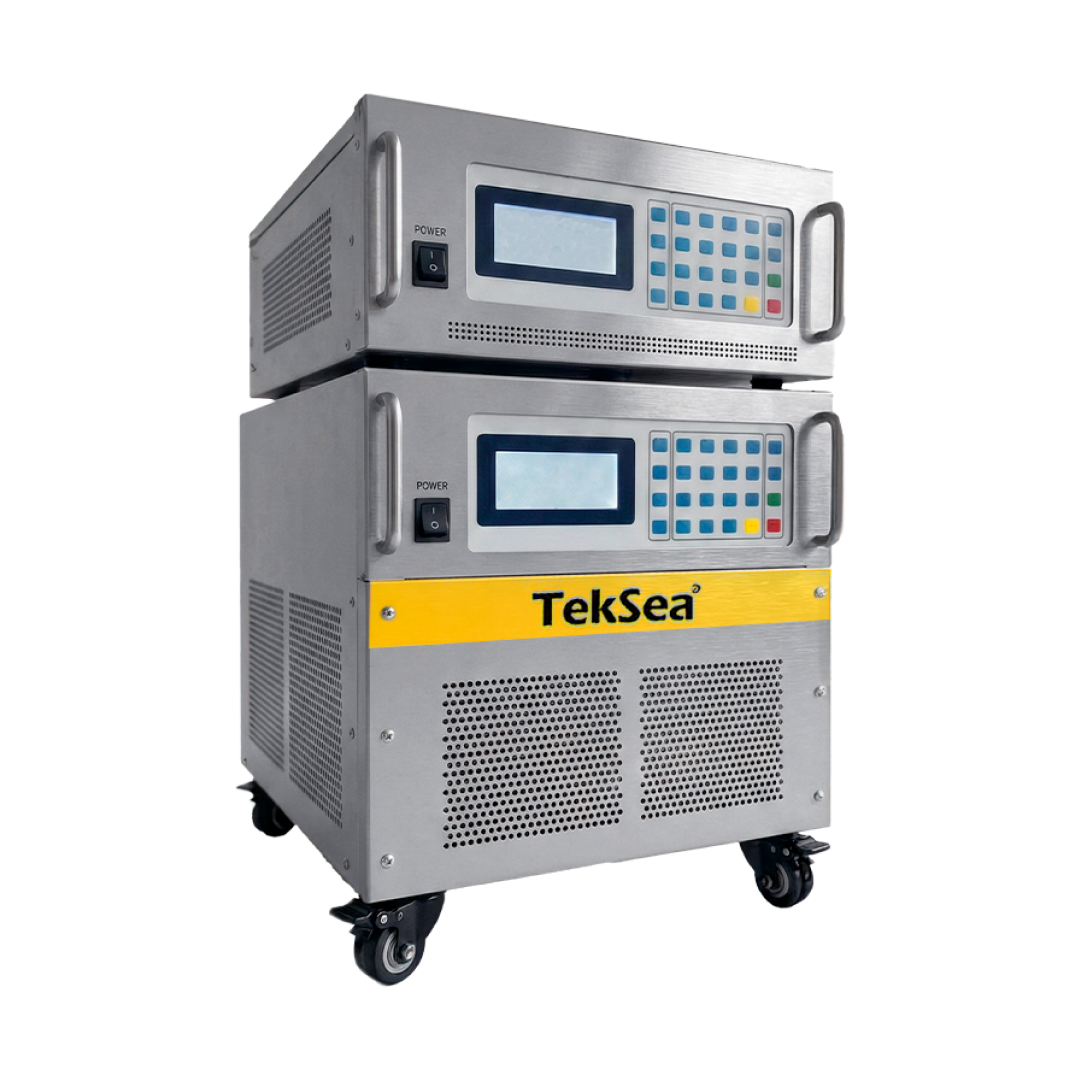

O sistema de conversão foi projetado para aplicações industriais de alta complexidade e precisão, amplamente utilizado nos setores aeronáutico e militar.
Arquitetura: Dupla conversão com inversor IGBT modulado por SPWM.
Forma de Onda: Tensão de saída senoidal pura com baixa distorção harmônica.
Regulação: Alta precisão de regulação de tensão e frequência.
Isolação: Isolação galvânica total através de transformador isolador.
Memória: Memória para múltiplos perfis de tensão x frequência.
Proteções Elétricas: Proteções completas contra sobrecorrente, sobrecarga, curto-circuito, sobretensão e sobretemperatura.
Monitoramento: Display LCD para monitoramento de parâmetros elétricos.
Regime de Operação: Adequado para operação contínua em aplicações críticas.
Versatilidade: Ampla faixa de opções de tensão de entrada, para as mais variadas redes.
Até 2000kVA
Online Dupla Conversão
IGBT com modulação SPWM
Galvânica
GB 50054-95; GB 50150-1991; GB 50150-2006; MIL-STD-704F
EN 55032; EN 55035; GB/T 16935.5-2008; GB/T 16935.4-2011
IEC 61000-3-2; IEC 61000-3-3; EN 61010-1.
1F / 3F / 3F + N
110 ~ 240 (F-N) Vca
± 10%
115-127(F-N) - 200-220(F-F) / 220-240(F-N) - 380-415(F-F) /
440(F-F) Vca∗
480 (F-F) Vca ∗∗
± 10%;∗ / ± 5% ∗∗
50 / 60 Hz
± 10%
> 0,8 (Padrão); > 0,9 (Opcional);
1F / 3F + N
110 ~ 240 (F-N) Vca
0 ~ 150 / 0 ~ 300 (F-N) Vca
115/200 (F-N / F-F) ~ 277/480 (F-N / F-F) Vca
0 ~ 260 / 0 ~ 520 (F-F) Vca
< 1%
400 Hz
< 3%
101-200%: 200 ms; > 200%: 0 ms (Padrão)
110%: 15 ,minutos; 125%: 10 minutos; 150%: 1 minuto; 200%:
200 ms; > 200%: 0 ms (Opcional)
Olá
Modbus RS232
Modbus RS485
GPIB
Apresenta: Tensão; Corrente; Frequência; FP
Proteção contra Sobrecorrente
Proteção contra Sobretemperatura
Proteção contra Sobrecarga
Proteção contra Curto-Circuito
0°C à +40°C
-10°C à +45°C
20% à 80% (Sem Condensação)
65dB
* Outras opções sob consulta
