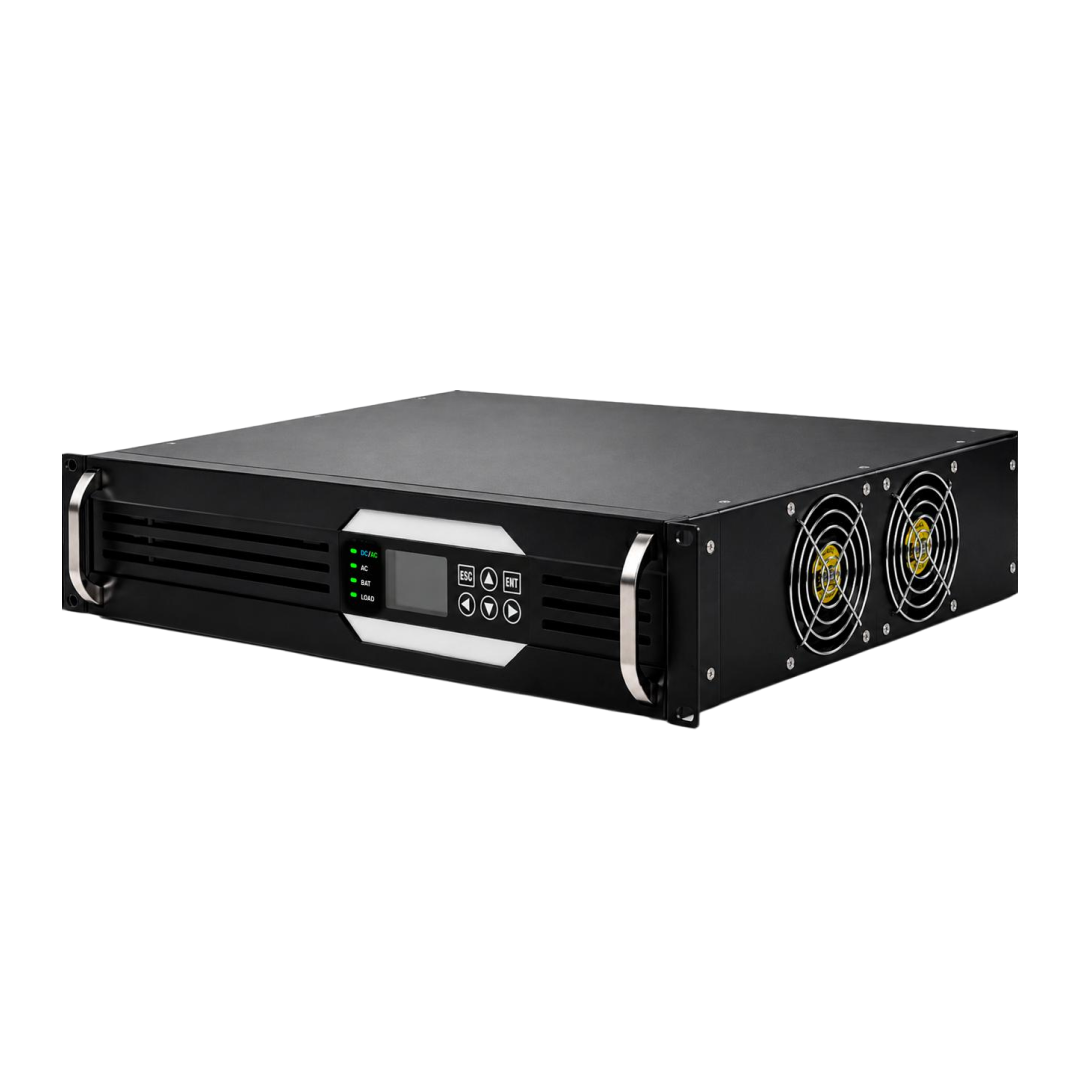

Inversor CC/CA Rack 19”

  • Conversão CC/CA senoidal de alta precisão
  • Solução robusta para aplicações críticas industriais e laboratoriais
  • Baixa distorção harmônica de saída (THDv ≤ 3%)
  • IHM intuitiva para configuração e monitoramento
Ver mais detalhes

Características Principais

  • Arquitetura com dupla alimentação (CC + CA)
    Topologia com entrada CC e entrada CA (bypass) integradas, permitindo operação com seleção de prioridade e transferência automática entre fontes, assegurando continuidade de fornecimento.
  • Forma de onda senoidal pura
    Saída com baixa distorção harmônica (THD ≤ 3%), adequada para equipamentos sensíveis e eletrônicos.
  • Integração com sistemas de supervisão
    Disponível com interfaces RS232, RS485 (Modbus) e contatos secos para integração com SCADA e sistemas industriais. Outros protocolos de comunicação podem ser fornecidos sob consulta.
  • Formato compacto rack 19″
    Ocupação reduzida em painéis e racks, com versões em 2U e 4U conforme potência.
  • Chave de Transferência Automática integrada ao equipamento
    Comutação automática de alta velocidade, com transferência entre inversor e bypass em tempo inferior a 1/2 ciclo de rede
  • Alta confiabilidade operacional
    Projeto voltado para operação contínua, com monitoramento em tempo real, autodiagnóstico e retomada automática após falhas.
  • Flexibilidade de aplicação
    Compatível com diferentes níveis de tensão CC (24V, 48V, 110/125V e 220V), permitindo uso em sistemas de energia já existentes.
  • Proteções completas integradas
    Inclui proteção contra sobrecarga, curto-circuito, subtensão/sobretensão e sobretemperatura, garantindo segurança operacional.
  • Integração em sistemas autoportantes e soluções customizadas
    Possibilidade de fornecimento em painéis industriais autoportantes, com engenharia customizada para integração completa do sistema (distribuição, proteção, supervisão e interconexões), atendendo requisitos específicos aplicação e facilitando a implantação em campo.

Inversor CC/CA — 1 kVA / 2 kVA / 3 kVA / 4 kVA

Grupo Parâmetro 1 kVA 2 kVA 3 kVA 4 kVA
Entrada CC Tensão nominal (Vcc) 24/48/125/220 24/48/125/220 24/48/125/220 48/125/220
Tensão de Entrada CC (24V) 22–28V 22–28V 22–28V -
Tensão de Entrada CC (48V) 45,5–57V
Tensão de Entrada CC (125V) 100–150V
Tensão de Entrada CC (220V) 208–260V
Corrente de Entrada CC (24V) 42A 83A 125A -
Corrente de Entrada CC (48V) 21A 42A 63A 83A
Corrente de Entrada CC (125V) 9A 18A 27A 36A
Corrente de Entrada CC (220V) 4,5A 9A 13,5A 18A
Entrada CA (Bypass) Tensão 90–132V / 180–260V
Frequência 50/60Hz
Corrente 4,5A/8,3A 9,1A/16,5A 13,6A/26A 18,2A/33A
Saída CA Tensão 127/220V
Regulação Estática ±1%
Corrente 3,6A 7,3A 11A 14,5A
Frequência (Hz) 50/60Hz
THDv ≤3% (carga linear)
Tempo de transferência ≤5ms (transferência via IHM) | ≤8ms (transferência por falha de rede)
Forma de onda Senoidal
Inversor Tecnologia Alta frequência PWM/SPWM
Rendimento ≥85%
Fator de Potência 0.8
Resposta dinâmica <5% de sobressinal / Tempo de recuperação: <5ms
Sobrecarga 100–120% 60s
Sobrecarga 121–150% 10s
Interface Display LCD 128 x 64 pixels
Comunicação Modbus RTU - RS232/RS485
Opcionais SNMP v2c (com cartão opcional) / Modbus TCP, DNP3, MMS IEC61850, SNMPv3 (com gateway) / Outras sob consulta
Contatos secos 5x saídas a relé NA (60V/0,5A) / Saída 1: Falha Entrada CC / Saída 2: Falha Entrada CA / Saída 3: Sobrecarga / Saída 4: Modo Bypass / Saída 5: Falha Saída CA
Proteções Entrada CC Sub/sobretensão, sobrecorrente, inversão polaridade
Entrada CA Sub/sobretensão
Internas Sobrecarga, Sobretemperatura, Curto-circuito
Ambiental Temperatura -20 ~ 50°C
Umidade 5–95% sem condensação
Altitude Potência nominal: ≤2000m. Derating de 2% a cada 100m. Altitude máxima: 5000m
Ruído ≤40dB
Mecânico Formato Rack 19"
Altura 2U
Dimensões 482 x 347 x 88mm
Ventilação 2 ventiladores 4 ventiladores
Normas LVD EN60950-1
EMC/EMI EN61000-6-1/3

Inversor CC/CA — 5 kVA / 6 kVA / 8 kVA / 10 kVA

Grupo Parâmetro 5 kVA 6 kVA 8 kVA 10 kVA
Entrada CC Tensão nominal (Vcc) 48/125/220
Tensão de Entrada CC (24V) -
Tensão de Entrada CC (48V) 45,5–57V
Tensão de Entrada CC (125V) 100–150V
Tensão de Entrada CC (220V) 208–260V
Corrente de Entrada CC (24V) -
Corrente de Entrada CC (48V) 104A 125A 167A 208A
Corrente de Entrada CC (125V) 45A 55A 72A 90A
Corrente de Entrada CC (220V) 22,5A 27A 36A 45A
Entrada CA (Bypass) Tensão 90–132V / 180–260V
Frequência 50/60Hz
Corrente 22,7A/41A 27,2A/50A 36,3A/- 45,4A/-
Saída CA Tensão 127/220V
Regulação Estática ±1%
Corrente 18,2A 21,8A 29A 36,3A
Frequência (Hz) 50/60Hz
THDv ≤3% (carga linear)
Tempo de transferência ≤5ms (transferência via IHM) | ≤8ms (transferência por falha de rede)
Forma de onda Senoidal
Inversor Tecnologia Alta frequência PWM/SPWM
Rendimento ≥85%
Fator de Potência 0.8
Resposta dinâmica <5% de sobressinal / Tempo de recuperação: <5ms
Sobrecarga 100–120% 60s
Sobrecarga 121–150% 10s
Interface Display LCD 128 x 64 pixels
Comunicação Modbus RTU - RS232/RS485
Opcionais SNMP v2c (com cartão opcional) / Modbus TCP, DNP3, MMS IEC61850, SNMPv3 (com gateway) / Outras sob consulta
Contatos secos 5x saídas a relé NA (60V/0,5A) / Saída 1: Falha Entrada CC / Saída 2: Falha Entrada CA / Saída 3: Sobrecarga / Saída 4: Modo Bypass / Saída 5: Falha Saída CA
Proteções Entrada CC Sub/sobretensão, sobrecorrente, inversão polaridade
Entrada CA Sub/sobretensão
Internas Sobrecarga, Sobretemperatura, Curto-circuito
Ambiental Temperatura -20 ~ 50°C
Umidade 5–95% sem condensação
Altitude Potência nominal: ≤2000m. Derating de 2% a cada 100m. Altitude máxima: 5000m
Ruído ≤40dB
Mecânico Formato Rack 19"
Altura 2U 4U
Dimensões 482 x 347 x 88mm 482 x 470 x 176mm
Ventilação 4 ventiladores 6 ventiladores 4 ventiladores
Normas LVD EN60950-1
EMC/EMI EN61000-6-1/3
