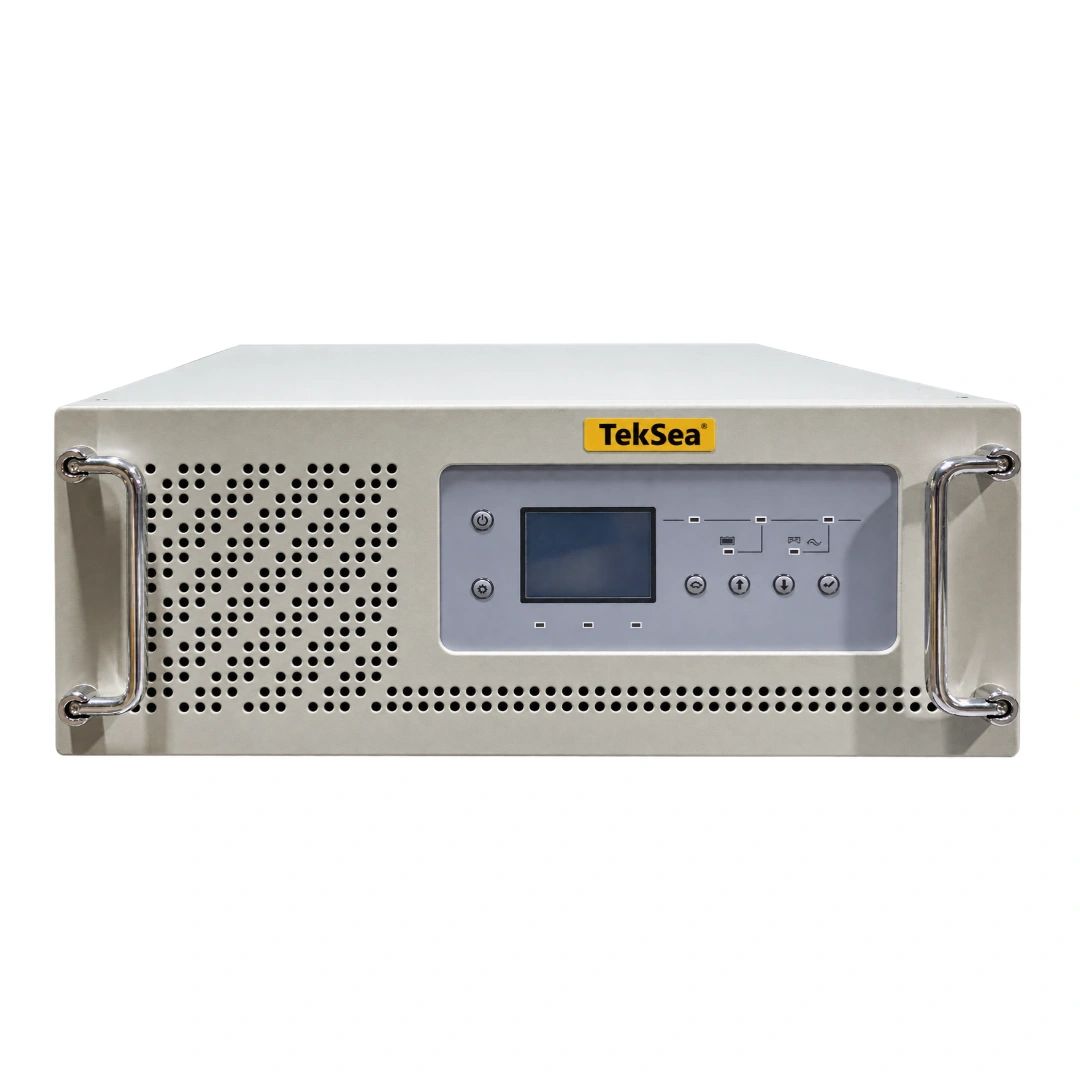

Inversor Modular

DUPLA CONVERSÃO COM ISOLAMENTO GALVÂNICO
Transformador de isolação na saída garante separação galvânica total entre o sistema de 125 Vcc e as cargas, com bloqueio de propagação de faltas.

ONDA SENOIDAL PURA DE BAIXA DISTORÇÃO
Onda senoidal pura com distorção de até 3% em carga linear e 5% em carga não linear de FP 0,8. Fator de crista 3:1 para as fontes chaveadas de IEDs e relés.

REGULAÇÃO ESTÁTICA E RESPOSTA DINÂMICA
Tensão de saída regulada em ±2% e frequência em ±0,1%. Em degrau de carga de 20% para 100%, o desvio permanece dentro de ±10% e a tensão se restabelece em menos de 20 ms.

CHAVE DE BYPASS ESTÁTICA INTEGRADA
Chave estática a tiristor integrada ao módulo: transferência entre inversor e bypass em até 4 ms, com valor típico de 1,2 ms, transparente para a carga crítica

SOBRECARGA E CURTO COM SELETIVIDADE
Opera com 125% de carga por 10 min e 150% por 1 min. Em curto na saída sustenta corrente por no mínimo 200 ms, tempo para a proteção do circuito atuar.

TRÊS FONTES EM HIERARQUIA AUTOMÁTICА
Três fontes em hierarquia automática: rede CA retificada como prioridade, banco de baterias na falta da rede e bypass como última garantia, sem intervenção.

PARTIDA A FRIO E RELIGAMENTO AUTOMÁTICO
Partida a frio direto do banco de baterias, sem rede СА disponível, e religamento automático após a normalização. Adequado a instalações desassistidas.

CONJUNTO COMPLETO DE PROTEÇÕES
Proteções de sobretensão e subtensão CC e СА, sobrecarga, curto e sobretensão na saída, sobretemperatura, falha interna e falha da chave estática.

ENTRADA DEDICADA A SISTEMAS DE 125 VCC
Faixa de operação de 100 a 148 Vcc com alarme de subtensão, compatível com bancos de chumbo ácido e Ni-Cd. Proteção contra inversão de polaridade e circuito de pré carga, sem sequência obrigatória de energização.

SUPERVISÃO LOCAL COMPLETA
Display LCD com tensões de entrada, bypass, CC e saída, percentual de carga, frequência e temperatura do dissipador, mais LEDs de estado e página de falhas.

INTEGRAÇÃO COM O SUPERVISÓRIO
RS485 com protocolo Modbus e endereço configurável, cartão SNMP opcional e seis contatos secos de 220 V е 0,5 A para inversor, bypass, falhas e sobrecarga. Outros protocolos sob consulta.

ARQUITETURA MODULAR PARALELIZÁVEL
Módulos paralelizáveis por interface dedicada, cada um com chave estática e disjuntores próprios, até 2 unidades para ampliar potência ou operar em redundância.
