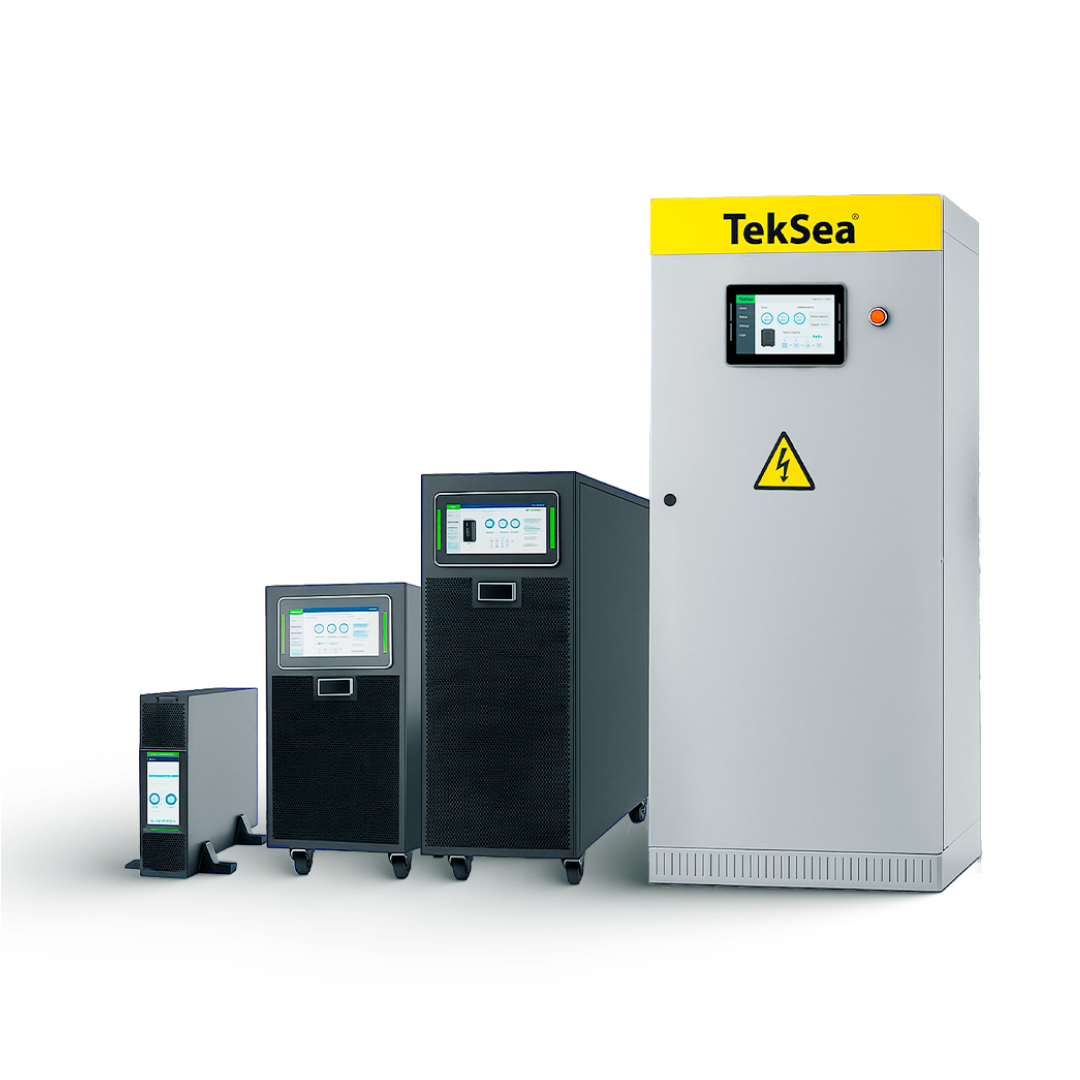

UPS Comercial

  • Solução avançada para aplicações corporativas e de missão crítica.
  • Alta eficiência energética com controle inteligente e modular.
  • Redução de espaço físico e custo operacional.
  • Interface intuitiva com monitoramento remoto integrado.
  • Alta confiabilidade e performance contínua.
Ver mais detalhes

Características Principais

  • Topologias de Entrada / Saída:
    Compatível com sistemas trifásico-trifásico (3F/3F), trifásico-monofásico (3F/1F) e monofásico-monofásico (1F/1F).
  • Tecnologia de Conversão:
    Arquitetura Online de Dupla Conversão (VFI), garantindo tensão e frequência totalmente estabilizadas.
  • Flexibilidade de Instalação:
    Disponível em versões para montagem em Rack padrão 19”, Torre ou em armários auto-suportados, adaptando-se ao ambiente do cliente.
  • Faixa de Potência:
    até 100kVA

UPS COMERCIAL – RACK 380V

Modelo UPS-RCK-380-10 UPS-RCK-380-20 UPS-RCK-380-30 UPS-RCK-380-40 UPS-RCK-380-60
Potência 10kVA 20kVA 30kVA 40kVA 60kVA
Entrada CA
Principal		 Sistema 3F + N + PE
Tensão 380/400/415 Vca (F-F)
220/230/240 Vca (F-N)
Frequência 50 / 60Hz
Range de Frequência 40 - 70Hz
FP de Entrada > 0,99
THDi THDi <2% (100% Carga Linear) THDi <3% (100% Carga Linear)
Baterias Tensão Derating 20%: ±96Vcc (18 baterias) Derating 20%: ±96Vcc (18 bat.)
Derating 20%: ±180Vcc (30 bat.) à ±192Vcc (32 bat.)
Derating 10%: ±204Vcc (34 bat.)
Nominal: ±120Vcc (20 bat.) à ±300Vcc (50 bat.) Nominal: ±240Vcc (40 bat.) à ±300Vcc (50 bat.)
Capacidade de Carga até 50% * Potência de Saída 20% * Potência de Saída
Entrada CA
Bypass		 Tensão 380/400/415 Vca (F-F)
220/230/240 Vca (F-N)
Range de Tensão Padrão: -20% / +15%
Configurável: -40% / +25%
Inversor Tensão 380/400/415 Vca (F-F)
220/230/240 Vca (F-N)
Frequência 50 / 60Hz
FP de Saída 1,0
Regulação Estática ±1,0%
THDv de Saída De acordo com a IEC 62040-3:
<1% (carga linear) / <5% (carga não linear)
Sobrecarga 110%: 1h | 125%: 10min | 150%: 1min | >150%: 200ms
Regulação de Frequência 0,1%
Faixa de Sincronismo Padrão: ±3Hz | Configurável: ±0,5Hz à ±5Hz
Velocidade de Sincronismo Padrão: 0,5Hz/s | Configurável: 0,5Hz/s à 3Hz/s
Precisão da Fase 120°±0,5°
Fator de Crista 3:1
Sistema Rendimento 96%
Display LED + Tela touchscreen de 7 polegadas
Comunicação Padrão Modbus RTU - RS485 / Contato Seco
Protocolos Ethernet (opcionais) Modbus TCP | DNP3 | SNMP v1, v2c e v3 | MMS IEC61850
Opcionais Kit Paralelismo Expansão de IOs Kit Paralelismo
Expansão de IOs
Cold-Start
Condições
Ambientais		 Temperatura de Operação 0 ~ 40°C
Temperatura de Armazenamento -25 ~ 70°C
Umidade 0 ~ 95%
Ruído (dB) 65dB
Certificações
e Normas		 Em conformidade com: IEC61000-4-2 (ESD) | IEC61000-4-3 (RF irradiado) | IEC61000-4-4 (EFT/BURST)
IEC61000-4-5 (Surtos) | IEC62040-1 (Segurança para UPS)

UPS COMERCIAL – RACK 220V

Modelo UPS-RCK-220-10 UPS-RCK-220-15 UPS-RCK-220-20 UPS-RCK-220-40
Potência 10kVA 15kVA 20kVA 40kVA
Entrada CA
Principal		 Sistema 3F + N + PE
Tensão 380/400/415 Vca (F-F)
220/230/240 Vca (F-N)
Frequência 50 / 60Hz
Range de Frequência 40 - 70Hz
FP de Entrada > 0,99
THDi THDi <2% (100% Carga Linear) THDi <3% (100% Carga Linear)
Baterias Tensão Derating 20%: ±96Vcc (18 baterias)
Nominal: ±120Vcc (20 baterias)
Capacidade de Carga até 50% * Potência de Saída 20% * Potência de Saída
Entrada CA
Bypass		 Tensão 200/208/220Vca (F-F)
115/120/127Vca (F-N)
Range de Tensão Padrão: -20% / +15%
Configurável: -40% / +25%
Inversor Tensão 200/208/220Vca (F-F)
115/120/127Vca (F-N)
Frequência 50 / 60Hz
FP de Saída 1,0
Regulação Estática ±1,0%
THDv de Saída De acordo com a IEC 62040-3:
<1% (carga linear) / <5% (carga não linear)
Sobrecarga 110%: 1h | 125%: 10min | 150%: 1min | >150%: 200ms
Regulação de Frequência 0,1%
Faixa de Sincronismo Padrão: ±3Hz | Configurável: ±0,5Hz à ±5Hz
Velocidade de Sincronismo Padrão: 0,5Hz/s | Configurável: 0,5Hz/s à 3Hz/s
Precisão da Fase 120°±0,5°
Fator de Crista 3:1
Sistema Rendimento 94%
Display LED + Tela touchscreen de 7 polegadas
Comunicação Padrão Modbus RTU - RS485 / Contato Seco
Protocolos Ethernet (opcionais) Modbus TCP | DNP3 | SNMP v1, v2c e v3 | MMS IEC61850
Opcionais Kit Paralelismo Expansão de IOs Expansão de IOs
Cold-Start Kit Paralelismo
Condições
Ambientais		 Temperatura de Operação 0 ~ 40°C
Temperatura de Armazenamento -25 ~ 70°C
Umidade 0 ~ 95%
Ruído (dB) 65dB
Certificações
e Normas		 Em conformidade com: IEC61000-4-2 (ESD) | IEC61000-4-3 (RF irradiado) | IEC61000-4-4 (EFT/BURST)
IEC61000-4-5 (Surtos) | IEC62040-1 (Segurança para UPS)

UPS COMERCIAL – TORRE 380V

Modelo UPS-TWR-380-10 UPS-TWR-380-20 UPS-TWR-380-30 UPS-TWR-380-40 UPS-TWR-380-60 UPS-TWR-380-80 UPS-TWR-380-100
Potência 10kVA 20kVA 30kVA 40kVA 60kVA 80kVA 100kVA
Entrada CA
Principal		 Sistema 3F + N + PE
Tensão 380/400/415 Vca (F-F)
220/230/240 Vca (F-N)
Frequência 50 / 60Hz
Range de Frequência 40 - 70Hz
FP de Entrada > 0,99
THDi THDi <2% (100% Carga Linear) THDi <3% (100% Carga Linear)
Baterias Tensão Derating 20%: ±96Vcc (18 bat.) Derating 50%: ±120Vcc (20 bat.)
Derating 20%: ±180Vcc (30 bat.) à ±192Vcc (32 bat.)
Derating 10%: ±204Vcc (34 bat.)
Nominal: ±120Vcc (20 bat.) à ±300Vcc (50 bat.) Nominal: ±240Vcc (40 bat.) à ±300Vcc (50 bat.)
Capacidade de Carga até 50% * Potência de Saída 20% * Potência de Saída
Entrada CA
Bypass		 Tensão 380/400/415 Vca (F-F)
220/230/240 Vca (F-N)
Range de Tensão Padrão: -20% / +15%
Configurável: -40% / +25%
Inversor Tensão 380/400/415 Vca (F-F)
220/230/240 Vca (F-N)
Frequência 50 / 60Hz
FP de Saída 1,0
Regulação Estática ±1,0%
THDv de Saída De acordo com a IEC 62040-3:
<1% (carga linear) / <5% (carga não linear)
Sobrecarga 110%: 1h | 125%: 10min | 150%: 1min | >150%: 200ms
Regulação de Frequência 0,1%
Faixa de Sincronismo Padrão: ±3Hz | Configurável: ±0,5Hz à ±5Hz
Velocidade de Sincronismo Padrão: 0,5Hz/s | Configurável: 0,5Hz/s à 3Hz/s
Precisão da Fase 120°±0,5°
Fator de Crista 3:1
Sistema Rendimento 96%
Display LED + Tela touchscreen de 7 polegadas
Comunicação Padrão Modbus RTU - RS485 / Contato Seco
Protocolos Ethernet (opcionais) Modbus TCP | DNP3 | SNMP v1, v2c e v3 | MMS IEC61850
Opcionais Kit Paralelismo Expansão de IOs Kit Paralelismo
Expansão de IOs Cold-Start
Condições
Ambientais		 Temperatura de Operação 0 ~ 40°C
Temperatura de Armazenamento -25 ~ 70°C
Umidade 0 ~ 95%
Ruído (dB) 65dB
Certificações
e Normas		 Em conformidade com: IEC61000-4-2 (ESD) | IEC61000-4-3 (RF irradiado) | IEC61000-4-4 (EFT/BURST)
IEC61000-4-5 (Surtos) | IEC62040-1 (Segurança para UPS)

UPS COMERCIAL – TORRE 220V

Modelo UPS-TWR-220-10 UPS-TWR-220-15 UPS-TWR-220-20 UPS-TWR-220-30 UPS-TWR-220-40 UPS-TWR-220-50
Potência 10kVA 15kVA 20kVA 30kVA 40kVA 50kVA
Entrada CA
Principal		 Sistema 3F + N + PE
Tensão 200/208/220Vca (F-F)
115/120/127Vca (F-N)
Frequência 50 / 60Hz
Range de Frequência 40 - 70Hz
FP de Entrada > 0,99
THDi THDi <2% (100% Carga Linear) THDi <3% (100% Carga Linear)
Baterias Tensão Derating 20%: ±96Vcc (18 baterias)
Nominal: ±120Vcc (20 baterias)
Capacidade de Carga até 50% * Potência de Saída 20% * Potência de Saída
Entrada CA
Bypass		 Tensão 200/208/220Vca (F-F)
115/120/127Vca (F-N)
Range de Tensão Padrão: -20% / +15%
Configurável: -40% / +25%
Inversor Tensão 200/208/220Vca (F-F)
115/120/127Vca (F-N)
Frequência 50 / 60Hz
FP de Saída 1,0
Regulação Estática ±1,0%
THDv de Saída De acordo com a IEC 62040-3:
<1% (carga linear) / <5% (carga não linear)
Sobrecarga 110%: 1h | 125%: 10min | 150%: 1min | >150%: 200ms
Regulação de Frequência 0,1%
Faixa de Sincronismo Padrão: ±3Hz | Configurável: ±0,5Hz à ±5Hz
Velocidade de Sincronismo Padrão: 0,5Hz/s | Configurável: 0,5Hz/s à 3Hz/s
Precisão da Fase 120°±0,5°
Fator de Crista 3:1
Sistema Rendimento 94%
Display LED + Tela touchscreen de 7 polegadas
Comunicação Padrão Modbus RTU - RS485 / Contato Seco
Protocolos Ethernet (opcionais) Modbus TCP | DNP3 | SNMP v1, v2c e v3 | MMS IEC61850
Opcionais Kit Paralelismo Expansão de IOs Expansão de IOs
Kit Paralelismo Cold-Start
Condições
Ambientais		 Temperatura de Operação 0 ~ 40°C
Temperatura de Armazenamento -25 ~ 70°C
Umidade 0 ~ 95%
Ruído (dB) 65dB
Certificações
e Normas		 Em conformidade com: IEC61000-4-2 (ESD) | IEC61000-4-3 (RF irradiado) | IEC61000-4-4 (EFT/BURST)
IEC61000-4-5 (Surtos) | IEC62040-1 (Segurança para UPS)

* Outras opções sob consulta
