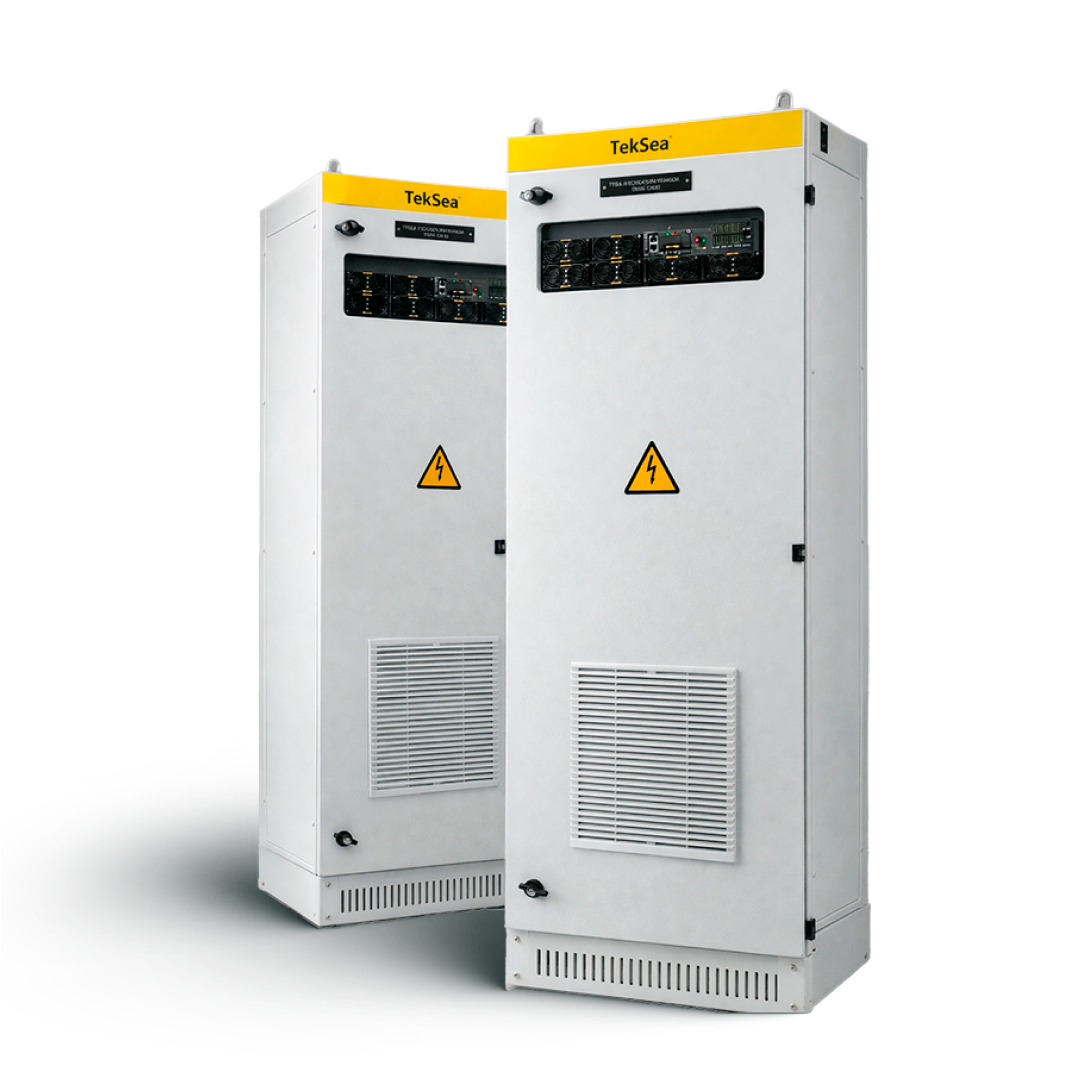

Retificador / Carregador Chaveado TPS 48

  • Retificação chaveada em alta frequência.
  • Solução avançada para aplicações críticas industriais.
  • Baixo conteúdo harmônico de entrada.
  • Módulos retificadores com alta densidade de potência.
  • Integração facilitada com Baterias de Lítio.
  • Certificação Anatel.
Ver mais detalhes

Características Principais

O Tekpower TPS48 combina arquitetura modular em alta frequência com confiabilidade comprovada, oferecendo desempenho superior em aplicações críticas de energia.

  • Módulos retificadores hot-swappable, garantindo manutenção sem interrupções
  • Expansão escalável até 40 módulos em paralelo, aumentando a capacidade conforme a demanda
  • Alta eficiência (até 96%) e baixo ripple (<1%), assegurando energia limpa e estável
  • Alarmes configuráveis pelo usuário
  • Limitação digital de corrente da bateria em malha fechada
  • Proteções abrangentes contra curto-circuito, subtensão/sobretensão de entrada e saída, falta de fase e sobretemperatura
  • Teste de baterias integrado, com possibilidade de testes com agendamento, rápido ou com corrente constante.
  • Compensação automática de tensão em função da temperatura
  • Modos de carga automática e manual (flutuação e equalização)
  • Correção ativa de fator de potência (FP > 0,99), reduzindo correntes reativas e assegurando eficiência em plena carga
  • Ampla faixa de entrada CA, confiável em redes instáveis e grupos geradores
  • Compatibilidade com diversos protocolos comunicação (DNP3, MODBUS TCP, IEC61850, etc), via gateway
  • Partida gradativa e compensação dinâmica de oscilações na frequência de alimentação: Compatibilidade com geradores de pequeno porte
  • Resposta dinâmica rápida para degraus de carga.

Dados Gerais

Range de Potência

Até 120kW

Topologia

Chaveado em Alta Frequência

Tecnologia

Modular

Isolação

Completa

Entrada CA

Sistema

1F / 2F / 3F / 3F + N

Tensão Nominal

Conforme solicitação do cliente

Frequência Nominal

50 / 60 Hz

Variação da Frequência

45 a 66Hz

Fator de Potência

> 0,99

THDi

< 5%

Saída CC

Tensão Nominal

42 ~ 58,5 Vcc

Corrente Nominal

Até 2220 A

Ripple de tensão

< 1% Vrms

Rendimento

96%

Regulação Estática

± 1%

Regulação Dinâmica

± 5% (Tempo de estabilização < 50 ms)

Retificadores TSU 2480

Tensão de entrada

176 ~ 290Vca (3000W) / 85 ~ 176Vca (derating linear 1250 ~ 3000W)
200 ~ 400Vcc (3000W) / 120 ~ 200Vcc (derating linear 1800 ~ 3000W)

Eficiência

96%

Fator de Potência

> 0,99

THDi

< 5%

Potência nominal

3000W

Corrente máxima

56,1A@53,5V / 55,5A@54V

Temperatura de trabalho

-40°C a +55°C (3000W)
55°C ~ 65°C (derating linear 3000W ~ 2400W)
65°C ~ 75°C (derating linear 2400W ~ 1200W)

Dimensões (AxLxP)

41,5 mm x 106,5 mm x 286 mm (1U)

Peso

< 2 kg

Ventilação

Ventilação Forçada

Sistema

Display

IHM LCD 128 x 32 pixels

Protocolos de comunicação padrão

Modbus RTU - RS485
SNMP v2c
Contato Seco

Protocolos de comunicação Ethernet (opcionais)∗

Modbus TCP
DNP3
SNMP v3
MMS IEC61850

Recursos adicionais

Limitação de Corrente na Saída Bateria
Função Teste de Baterias
Comunicação com Baterias de Lítio
Acesso ao Supervisório Web

Opcionais

Sensor de Temperatura de Bateria
Desconexão da Bateria por Contator
Desconexão de Consumidor por Contator
IHM adicional com display touchscreen de 7”

Condições Ambientais

Temperatura de Operação

-40°C a +75°C

Umidade

0% a 95% (Sem Condensação)

Altitude

< 3000m

Certificações

Em conformidade com:

Anatel Ato 930 (Unidades Retificadoras)
Anatel Ato 931 (Sistemas Retificadores)
IEC CISPR 22 (EMI Conduzida e Radiada)
IEC-61000-4-2 (ESD - Imunidade à Descarga Eletrostática)
IEC-61000-4-6 (Imunidade Conduzida)
IEC-61000-4-3 (Imunidade Radiada)
IEC-61000-4-4 (EFD - Transientes Elétricos Rápidos)
IEC-61000-4-5 (SURGE - Imunidade à Surtos)
IEC-61000-4-11 (DIP - Imunidade à Interrupções de Tensão)
IEC-61000-3-2 (Harmônicas de Corrente)
IEC-61000-3-3 (Flutuações de Tensão & Flicker)
